    体彩甘肃11选五走势图:KYN28A-12型金属铠装移开式开关柜

    添加日期:2012-3-16 15:51:19 访问次数:4644次

    甘肃11选5前三直选走势图 www.ko-dk.com KYN28A-12型金属铠装移开式开关柜

    摘要

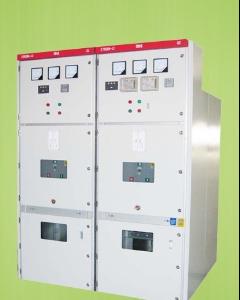

    图片KYN28A-12型金属铠装移开式开关柜(以下简称开关柜)系三相交流50Hz的户内成套配电装置,用于接受和分配3~10千伏的网络电能并对电路实行控制?;ぜ凹嗖?。本开关柜能满足GB3096、DL404、IEC-298等标准要求,并具有防止误操作断路器,防止带负荷推拉手车,防止带电关合接地开关,防止接地开关在接地位置送电和防止误入带电间隔,即简称的“五防”。它即能配用VDS或VS1真空断路器,也可配置进口的VM1、VD4真空断路器。该装置主要用于发电厂、中小型发电机组送电、工矿企事业配电以及电力系统的二次变电所的变电、送电及大型高压电动机的启动实行控制?;?、监测之用

    目录

    1使用环境条件
    2结构特点
    3开关柜结构说明
    4母线的安装
    5特别说明
    编辑本段使用环境条件
     ?。?)周围空气温度:上限+40°C下限一般地区-10°C?!?
     ?。?)海拔:1000m
     ?。?)湿度:相对湿度:日平均值不大于95%,月平均值不大于90%?!”ズ驼羝梗喝掌骄挡淮笥?.2*10-3Mpa,月平均值不大于1.8*10-3Mpa。
     ?。?)当温度骤降时可能出现凝露,伴随污秽,本产品适用于比正常条件更严酷的两种环境条件
     ?。?)凝露不频繁(每月平均不超过两次)有轻度污秽?!?
     ?。?)一般不出现凝露(每年平均不超过两次)有较严重污秽?!?
     ?。?)没有火灾、爆炸危险及严重污秽足以腐蚀金属和破坏绝缘的气体等恶劣场所?!?
     ?。?)没有剧烈震动、颠簸及垂直倾斜度不超过8°的场所?!?
      注:允许在-30°C时储存?!?
      当海拔超过1000m的地区。按JB/Z102《高压电器使用海拔地区的技术条件》处理,当海拔不超过2000m时,低压辅助设备不需要采取任何措施?!?
      当实际使用条件与上述不同时,应由用户和制造厂双方协商。


    编辑本段结构特点
     ?。?)柜体结构采用敷铝锌板经多重折弯组装而成?!?
     ?。?)完全采用金属铠装及彻底分隔?!?
     ?。?)柜壳封密度高,防止设备受杂物和虫害侵入,防护等级IP4X
     ?。?)简单且有效的闭锁,防止误操作?!                   ?
     ?。?)可配用VDS、VS1及进口VM1,VD4真空断路器?!?
     ?。?)高压室内的真空断路器及其操作机构仅需少量维护?!?
     ?。?)更换断路器非常简单,手车互换性好?!?
     ?。?)柜体可靠墙安装,柜前维修,减少占地面积。也可以不靠墙安装,双面维护?!?
     ?。?)二次线敷设于尺寸宽裕的线槽内,容易接线?!?
     ?。?0)电缆室有充裕的空间,可以联结多根电缆?!?
     ?。?1)透过面板门,极易观察到电缆室安装情况?!?
     ?。?2)快速接地开关用于接地和回路短接?!?
     ?。?3)产品符合GB3906、DL404参照采用国标,EC-298标准?!?


    编辑本段开关柜结构说明
      开关柜由固定的柜体和可抽出部件两大部件组成,开关设备柜体的外壳和各功能单元的隔板均采用敷铝锌钢板栓接而成??毓?A class=ed_inner_link target=_blank _extended="true">外壳防护等级是IP4X,断路器室门打开时防护等级是IP2X?!?
      KYN28A-12开关柜可配用VS1型真空断路器手车??毓窨砂沧俺伤毓癫⒘?;即安装成背靠背或面对面双排排列??毓竦陌沧坝氲魇跃稍谏厦娼?,所以开关柜可以靠墙安装,靠墙安装的****优点可节省占地面积,另外开关柜又可不靠墙安装,即双面维护型,二者内部结构布置是不一致的,其优点是维护方便?!?


    编辑本段母线的安装
      开关设备中的母线均采用矩形母线,且为分段形式,当选用不同电流时所选用的母线只是数量规格不一,因而在安装时必须遵照下列步骤:用清洁的软布擦拭母线,检查绝缘套管是否又损伤,在连接部位上涂上导电膏或者是中性凡士林。一个柜接一个柜的安装母线,将母线段和对应的分支母线接在一起,用螺栓拧紧?!?


    编辑本段特别说明
      当断路器用于控制3.6-12KV电动机时,若启动电流小于600A必须加金属氧化锌避雷器,其具体要求由用户与制造厂协商,当断路器用于断开电容器组时,电容器的额定电流应大于断路器额定电流的80%
